Nová řada jednotek AquaForce Vision 30KAV s technologií Greenspeed

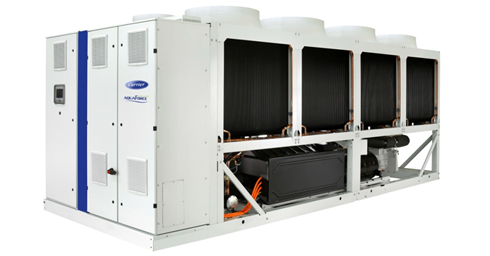

Společnost Carrier představila koncem roku 2017 novou řadu kompaktních vzduchem chlazených chladičů kapaliny se šroubovými kompresory s proměnnými otáčkami AquaForce® Vision 30KAV s Greenspeed™ inteligentní technologií, která pokryje chladicí výkony 500 kW až 1100 kW a dosahuje výjimečných hodnot sezónní účinnosti.

Carrier je světovou jedničkou v oblasti technologicky vyspělých řešení vytápění, klimatizace a chlazení a je součástí UTC Climate, Controls & Security a organizační jednotkou United Technologies Corp.

AquaForce Vision 30KAV společnosti Carrier dosahuje vynikající energetické účinnosti. AquaForce Vision 30KAV je vybavený šroubovými kompresory řady Carrer 06Z stejně tak i ventilátory s proměnnými otáčkami, standardně AC motory a volitelně EC motory. K dispozici jsou rovněž volitelná oběhová čerpadla s proměnnými otáčkami. Chladič automaticky řídí chladicí výkon a průtok kapaliny, takže dokonale odpovídají potřebám administrativních budov nebo změnám v provozním zatížení. Výsledkem je optimální provoz jak při plném, ale hlavně částečném zatížení v němž je převážnou část roku chladič provozován. Tato nová řada chladičů se vyznačuje hodnotou ESEER až 5,5 v režimu chlazení a chladicím faktorem (Energy Efficiency Ratio – EER) až 3,49 při plném zatížení. Chladiče nové řady 30KAV se vyznačují úsporami energie vyššími až o 40 % oproti starší řadě 30GX při stejné zastavěné ploše.

Naši inženýři vyvinuli nejmodernější technologie, které překračují evropské normy Ecodesign pro energetickou účinnost o 30 %,“ uvedl William Doll, produktový manažer, Carrier, HVAC Europe. „AquaForce Vision 30KAV určuje nové srovnávací měřítko, pokud se jedná o účinnost, kompaktnost a inteligenci řízení chladicího provozu.

Jelikož dokáže pracovat při vnějších teplotách –20 °C až 55 °C a při teplotách chlazené kapaliny pod nulou, 30KAV představuje ideální řešení pro širokou řadu odvětví a aplikací. Počínaje rozsáhlými administrativními budovami, hotely a zdravotnickými zařízeními, a konče datovými centry a průmyslovými objekty, tam všude 30KAV vyhovuje nejnáročnějším požadavkům na účinnost, úspory energie a v neposlední řadě přísným hlukovým požadavkům bez ohledu na klima.

Pohled na provoz jednotky v laboratoři s promítáním dat v přímém přenosu
Pohled na provoz jednotky v laboratoři s promítáním dat v „přímém přenosu“
Šroubový kompresor řady Carrier 06Z v akustickém krytu – zde na fotografii otevřený
Šroubový kompresor řady Carrier 06Z v akustickém krytu – zde na fotografii otevřený
Ve spodní části kompresor s akustickým krytem, v horní části kondenzátor typu W tvořený tzv. mikrokanálovým celohliníkovým výměníkem
Ve spodní části kompresor s akustickým krytem, v horní části kondenzátor typu W tvořený tzv. mikrokanálovým celohliníkovým výměníkem

AquaForce Vision 30KAV obsahuje nejnovější vyspělé technologie společnosti Carrier:

  • zcela nový šroubový kompresor 06Z s proměnnými otáčkami,
  • ventilátory 6. generace Flying Bird® Fan se sacími EC motory,
  • mikrokanálové výměníky tepla 3. generace Novation® s jedinečnou konstrukcí výměníku W zabudovaného v jediném kusu.

AquaForce Vision 30KAV se rovněž vyznačuje řídícím systémem Touch Pilot® s uživatelským rozhraním s barevnou dotykovou obrazovkou, možností volby z 10 jazyků a funkcemi, jako inteligentní sledování spotřeby energie Carrier, které poskytují zákazníkům veškeré potřebné údaje a optimalizující úspory energie za reálných podmínek. Navíc lze 30KAV připojit ke střediskům dálkového sledování, ve kterých technici společnosti Carrier analyzují údaje a optimalizují výkon chladiče.

Díky nízké provozní hlučnosti je tato nová řada tišší než předchozí generace, což vychází vstříc současným trendům omezování dopadu na životní prostředí.

Pod výměníky kondenzátoru je umístěn kotlový zaplavený výparník s dvojicí pojistných ventilů s přepínacím 3 cestným ventilem umožňující výměnu pojistného ventilu bez odsávání chladiva, vlevo je vidět kompresor s akustickým krytem a motoricky uzavíratelný kulový kohout pro zamezení migrace chladiva v zimním období.
Pod výměníky kondenzátoru je umístěn kotlový zaplavený výparník s dvojicí pojistných ventilů s přepínacím 3 cestným ventilem umožňující výměnu pojistného ventilu bez odsávání chladiva, vlevo je vidět kompresor s akustickým krytem a motoricky uzavíratelný kulový kohout pro zamezení migrace chladiva v zimním období.
Pohled na jednodílné kondenzátorové výměníky s minimalizací spojů pro snížení rizika úniku chladiva.
Pohled na jednodílné kondenzátorové výměníky s minimalizací spojů pro snížení rizika úniku chladiva.
Detail MCHX – mikrokanálového výměníku – kondenzátoru – dodavatel Danfoss
Detail MCHX – mikrokanálového výměníku – kondenzátoru – dodavatel Danfoss

Verze AquaForce Vision pracuje s chladivem R134A a dále možná verze PUREtec™ 30KAV-ZE, navržená výlučně pro chladivo HFO R1234ze se zvláště nízkým potenciálem globálního oteplování (GWP), která je k dispozici od roku 2018.

Řada chladičů bude rovněž rozšířena až do chladicího výkonu 1800 kW včetně volitelného příslušenství, které umožňuje dovybavit jednotku přesně dle požadavku uživatele a dále např. umožňuje zjednodušení jak projekčních, tak montážních prací – např. integrovaný hydromodul v různém provedení oběhového čerpadla. Benefitem tohoto provedení je navíc úspora investičních nákladů, kdy na několika aplikacích jsem se přesvědčil, že za cenu tohoto příslušenství / hydromodul/ nelze na místě vytvořit strojovnu oběhu chlazené vody. Druhým benefitem je úspora prostoru vlastního objektu, s kterým se při projekčních pracích šetří jak s šafránem.

Silový rozvaděč s Danfoss frekvenčními měniči kompresorů
Silový rozvaděč s Danfoss frekvenčními měniči kompresorů

Jaké jsou možnosti volitelného příslušenství:

  • Snížený hluk ve dvou úrovních.
  • EC ventilátory.
  • Protimrazové ochrany dle provedení s nebo bez hydromodulu do -20°C.
  • Integrovaný hydromodul se zdvojeným čerpadlem s vyšším nebo nižším externím tlakem s proměnlivými otáčkami/ proměnlivý průtok/.
  • Jednotka s vyšší účinností – zvětšenou plochou výměníku kondenzátoru.
  • Rozhraní BAC Net IP, LON Talk nebo MOD Bus. Ve standartním provedení Ethernet IP.
  • Zdvojené pojistné ventily s 3 cestným přepínacím ventilem.
  • Provedení dle norem GOST – Rusko, Švýcarska, Austrálie či UAE.
  • Pro další možnosti příslušenství kontaktujte prodejce AHI – Carrier CZ.

Toto vše je možné zjistit z technických podkladů pro novu řadu chladičů.

Při představení nové řady jednotek AquaForce Vision 30KAV mne osobně při představení a testování jednotek v laboratoři přímo ve výrobním závodu zaujaly dva aspekty:

  • Prvním byl zvukový projev jednotky. Dle podkladů je u této řady dosaženo snížení hluku oproti předchozí řadě Carrier 30XAV o 6 dB/A/. V praxi se toto projevovalo tak, že cca 1 m od jednotky s výkonem 500 kW bylo možné se bavit nezvýšeným hlasem a všichni přítomní jsme ze začátku čekali kdy jednotka nastartuje, zatímco tato již běžela. Samozřejmě svůj podíl na tom má i plynulý rozběh frekvenčním měničem bez zvýšeného startovacího proudu.
  • Druhým příjemným překvapením z praktického provozu byla reakce jednotky na odběr chladicího výkonu. Na příkladu jednotky s chladicím výkonem cca 500 kW je vidět reakce na odběr, kdy ke změně výkonu z 30 na 100 % či naopak dochází během několika málo desítek sekund. Tato vlastnost nalezne využití hlavně v procesním chlazení, kde někdy dochází k velkým změnám odběru chladicího výkonu. Druhou výhodou je velmi rychlé „najetí“ jednotky z nulového výkonu po odstavení nebo z důvodu výpadku napájení. Zde je většinou požadavek na velmi rychlé „najetí“ jednotky do provozního režimu, což tato jednotka skvěle zajišťuje.
Graf – průběh chladicího výkonu v čase – jednotka 30KAV 500
Graf – průběh chladicího výkonu v čase – jednotka 30KAV 500

Více informací vám poskytne místní prodejce AHI Carrier CZ, s.r.o. nebo navštivte stránky společnosti Carrier.


AHI CARRIER CZ s.r.o.
logo AHI CARRIER CZ s.r.o.

Společnost AHI Carrier je součástí koncernu UTC CCS Carrier HVAC Europe, která zabývá se výrobou, dodávkami, pronájmem a servisem chladicí, klimatizační a tepelné techniky pro nejrůznější aplikace.
